規范主要內容
1、地能采集井的形式
地能采集井按結構分為三種：

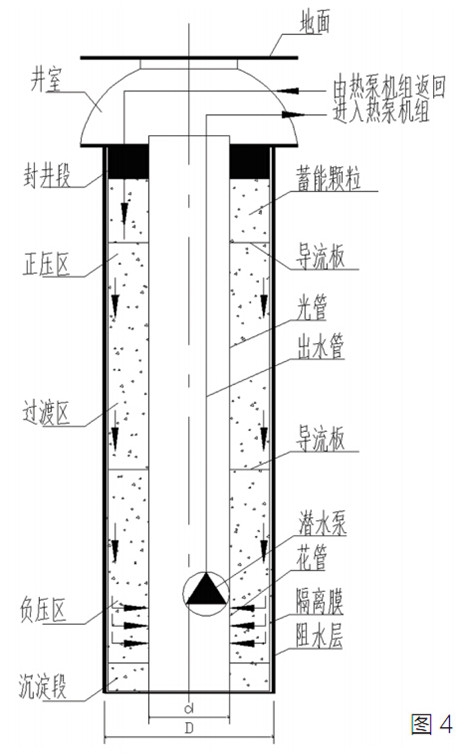

a）有蓄能顆粒采集井，見圖4。循環水由置于隔熱管底部抽水區的潛水泵抽出，進入熱泵機組放熱或吸熱后，由熱泵機組返回進入蓄能顆粒的上部加壓回水區內。水流在有蓄能顆粒的環形空間內向下流動至抽水區，透過隔熱管下部的花管部分進入隔熱管，再由潛水泵抽出。

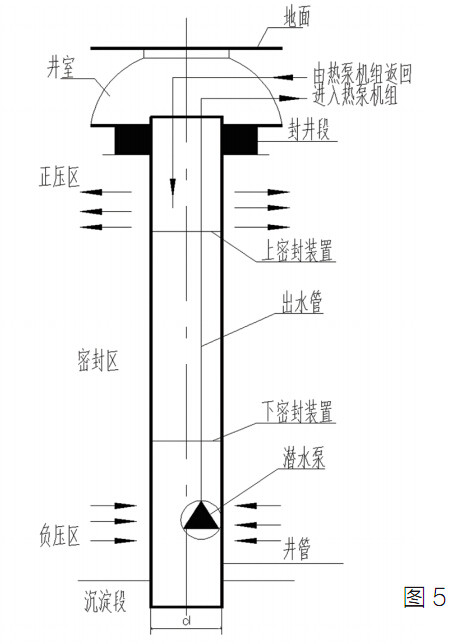

b)單一水層無蓄能顆粒地能采集井，見圖5。井水由置于隔熱管底部抽水區的潛水泵抽出，進入熱泵機組放熱或吸熱后，由熱泵機組返回進入隔熱管上部的加壓回水區，部分井水通過花管流出地能采集井外與周?chē)鷰r土體進行熱交換后，通過隔熱管下部的花管進入隔熱管內再由潛水泵抽出。上述抽水區和加壓回水區應在同一水層內，實現同層回灌。

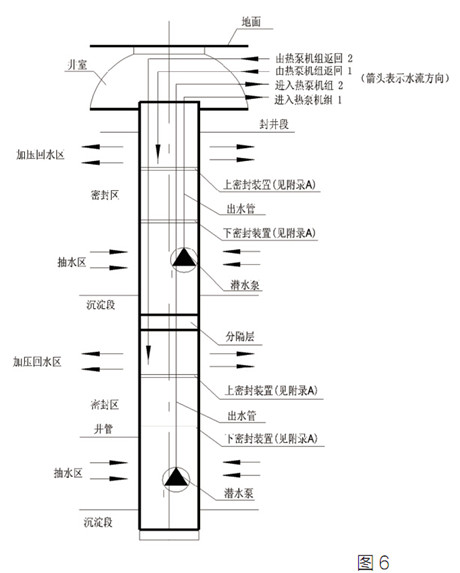

C）多水層無蓄能顆粒地能采集井，見圖6。在多水層地質結構的地區可采用兩個或多個井上下疊加的結構。上下井之間的分隔層應符合當?shù)叵嚓P(guān)主管部門的要求。
2、采集井結構和相關參數

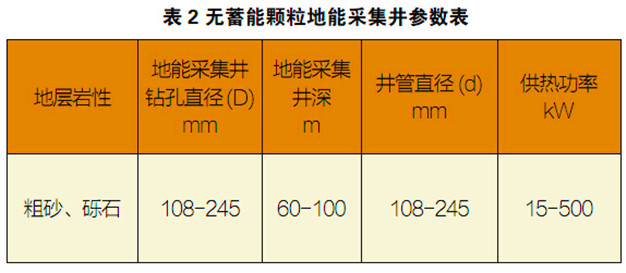

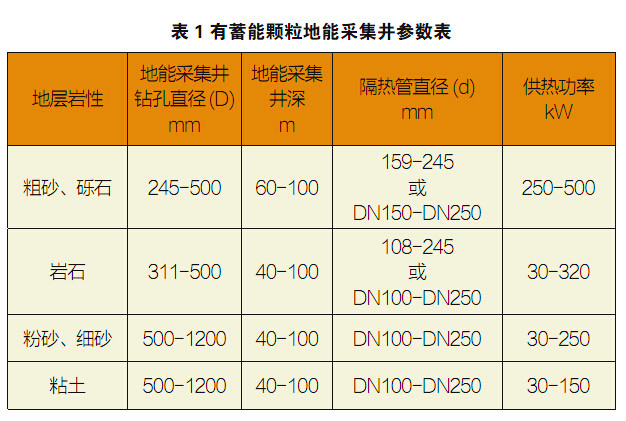

對于不同的地質條件，可參考表1、表2確定地能采集井結構和相關參數。其中供熱功率適用于供暖工況。制冷工況的供冷功率可按供熱功率的1.3-1.5倍計算。
3、蓄能顆粒及密封裝置的設計要求
a）蓄能顆粒宜采用直徑10mm—100mm的球形體，強度應大于C50。所組成的環形空間的滲透系數應大于原地質結構的20倍以上。
b）工作時應與相對應的井管內壁保持緊密接觸，有足夠的剩余壓力，應能按設計要求阻滯循環水在井管內上下貫通。
四、結語
單井循環換熱地能采集技術，能夠?qū)崿F(xiàn)地下水的同質、同層100%回灌，水只作為介質輸送地下熱量；沒有“取水易、回灌難”，地下水位下降和交叉污染等問題；沒有水的流失和污染、不會產生潛在的地質災害，是一種安全、高效、可靠的淺層地能采集技術。
為推動單井循環換熱地能采集技術的產業化發展和在全國的大規模推廣，恒有源公司聲明放棄與該標準相關的專利（專利號為：ZL200610002239.8“井用水胎密封裝置和應用該裝置的集熱井”），與全行業共享專利技術。相信此舉將會有力的推動先進的單井循環換熱地能采集系統技術在淺層地能作為供暖替代能源中的規范化應用。（作者：恒有源科技發展集團有限公司 李大秋，王學志）
