概述
《單井循環換熱地能采集井工程技術規范》是北京市地方標準(標準號：DB11/T 935)。2011年由北京市水務局提出，主要起草單位有北京市節能環保促進會、中國節能環保集團公司和恒有源科技發展集團有限公司。該標準于2012年12月由北京市技監局發布，自2013年4月起實施。
單井循環換熱地能采集技術是一項我國原創的先進的適用于多種地質條件的淺層地能采集技術，它以循環水為介質采集淺層地下低于25℃的熱能，可以實現地下水原地同層全部回灌。不消耗也不污染地下水，對地下水是安全的。單井循環換熱地能采集技術自2000年推出以來，在我國已推廣應用超過1000萬平方米。由于實現了用淺層地能替代傳統能源為建筑物供熱，每年節約了大量燃煤，并減少了由燃煤產生的污染物排放，為節能環保做出了貢獻。現在這種技術已經走出國門，在美國內布拉斯加采用恒有源單井循環換熱地能采集技術的項目已穩定運行五年，并獲得美國政府頒發的“能源之星”獎。
關于單井循環換熱地能采集井周圍地下溫度場的研究
單井循環換熱地能采集系統的主要熱源是地下一定深度內的巖土體及巖土體內所含的地下水。系統在工作時引起前述巖土體及地下水的溫度發生變化。正是這一溫度變化所放出或吸收的熱量構成了向建筑物供暖（冷）的主要熱源或冷源。
單井循環換熱地能采集井的供熱（冷）能力主要由：（1）、井內裝置的特性；（2）、井周圍巖土體的特性；（3）、以上兩者特性的匹配決定的。其中，井內裝置的特性完全由設計者決定，是我們可以掌控的，而巖土體的特性卻是我們無法改變的，但它至關重要。因?yàn)闊o論是液流還是熱流，一旦它離開井內裝置，它的運動規律就完全由巖土體的特性來決定了。對單井循環換熱淺層地能采集系統地下溫度場的研究可以幫助我們了解采集井周圍巖土體的特性，了解它的放（吸）熱的過程，從而確定它的最大供熱功率和在一定時間內總的供熱（冷）量等。
恒有源科技發展集團有限公司曾與哈爾濱工業大學合作開展這一領域的研究，通過實際測量取得了以下方面的數據：
——在取熱期間，地下溫度場的變化規律

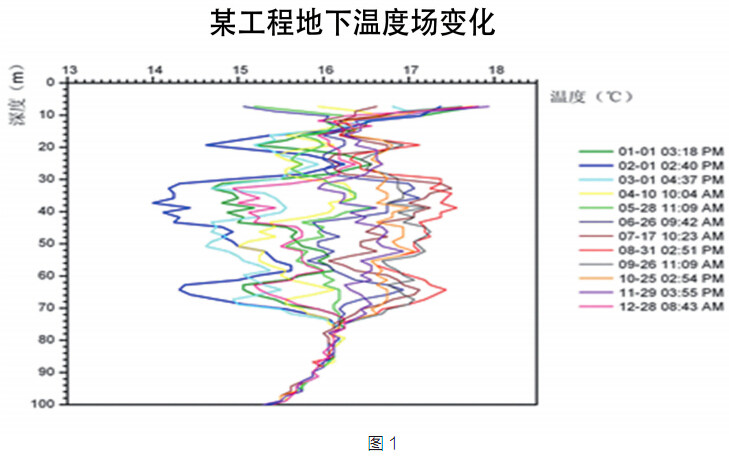

圖1是在取熱井一定距離內的測溫井用測溫電纜實際測得的溫度曲線。橫坐標為土壤溫度（℃），縱坐標為地下深度，12條曲線分別反映1~12月的地下溫度場情況。
如圖1所示，測溫曲線的構形極不規則，出現了較多的波折，這說明含水層在深度方向上的構造極不均勻，甚至存在分層。我們看到不同深度的地層由于地質結構不同，溫度變化也不同，溫度變化最大的，放出（或吸收）熱量最多。改變采集井的內部結構重做上述實驗，發現對不同的井內結構，巖土體溫度變化的速度是不同的，由此我們可以找到對不同的地層，最適宜的井的結構，借助計算軟件的幫助，我們可以得到相應的供熱功率等數據。
——在恢復期間，地下溫度場的變化規律
在供熱季采集井周圍的巖土體隨著供熱過程的持續，溫度逐漸降低。在最冷季以后，溫度逐漸回升。在停止供熱以后的時間段，地下溫度場的恢復過程對井周圍巖土體的供熱能力評價很重要，恢復過程快的，供熱能力強。
——地下溫度場變化的周期性

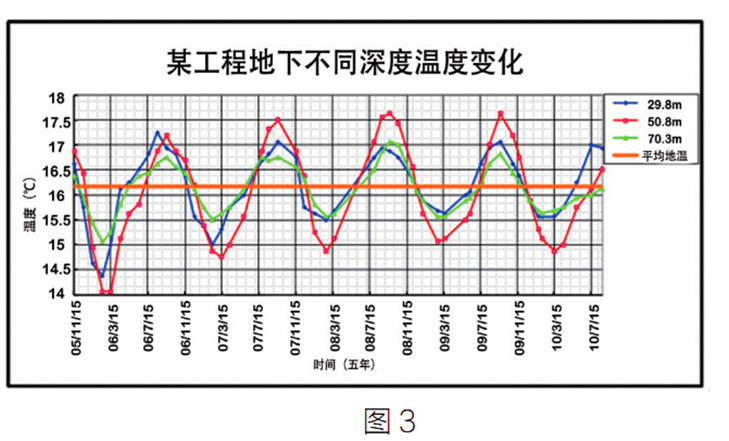

圖2、圖3是地下溫度場指定位置的以年為周期的溫度變化曲線，其中選取的位置分別為地下深度29.8m（藍色）、50.8m（紅色）、70.3m（綠色）。
在采集井的周圍巖土體內的溫度場一年四季發生周期性的變化，最低溫度在2-3月間，最高溫度在8-9月間。實測結果表明，在采暖季結束之前，地下溫度已開始回升；在制冷季開始之前已恢復到初始值。我們可以看到，采集井在額定的供熱功率和供熱周期的條件下工作，地下溫度場是周期變化的，并未發生有整體溫度逐年降低的趨勢。（作者：恒有源科技發展集團有限公司 李大秋，王學志）
選自_《中國地能》
